Page 54 - 南京医科大学自然版
P. 54

第46卷第6期
               ·836  ·                           南 京    医 科 大 学 学         报                        2026年6月


                                                                解模式。当PLGA 比例≥25%时，支架在完成支撑功
                                                                能后迅速碎裂为微小片段，这种可控的阶段性崩解有
                                                                望显著降低PPDO等材料因碎片滞留所致的梗阻风
                                                                险。同时，通过简单地调整PLGA比例（以10%为梯
                                                                度），即可精准匹配从先天性狭窄到急性损伤等不
                                                                同临床应用场景。
                                                  A             3.2  材料配比选择的依据和科学性
                                                                     PCL 和 PLGA 在分子结构和性能上各具特点，
                                                                能够形成互补：PLGA 的快速降解源于其无定形结
                                                                构和亲水基团，而PCL 的结晶性与疏水性延缓了水
                                                                解进程   ［18］ ，但纯PLGA材料机械强度相对较低、降解
                                                                后期易产生酸性降解产物积累。将两者共混可以
                                                                结合 PCL 的力学稳定性与 PLGA 的快速可降解性，
                                                  B
                                                                从而在结构和性能上取长补短，实现力学性能与降
                 A：Before degradation ：the stent surface remained intact，with con⁃
                                                                解行为的平衡优化。共混后，PLGA 降解产生的酸
              tinuous and smooth honeycomb⁃like pore walls，showing no obvious ero⁃
                                                                性小分子（如乳酸、乙醇酸）可促进PCL无定形区域
              sion or fracture. B：After degradation：the stent exhibited stage⁃wise dis⁃
                                                                的水解   ［19］ ，加速后者降解进程，形成协同效应              ［16］ ，使
              integration. The fracture surface showed a honeycomb⁃like porous struc⁃
              ture，with collapsed pore walls and propagated microcracks，while no layer⁃  支架在保持初期机械强度的同时，能够按预期速率
              by⁃layer peeling was observed.
                                                                逐步降解，避免了纯 PCL 降解过慢或纯 PLGA 降解

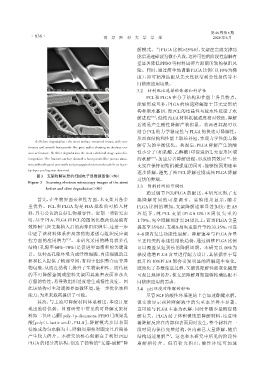

                  图3 支架降解前后的扫描电子显微镜图像（×50）
                                                                过快的弊端。
              Figure 3  Scanning electron microscopy images of the stent
                      before and after degradation（×50）         3.3  降解时间的可调性
                                                                     通过调节 PCL/PLGA 的配比，本研究实现了支
                  首先，在生物界面亲和性方面，本支架具备多                          架降解时间的可控调节。实验结果显示，随着
              重优势。PCL 和 PLGA 均是 FDA 批准的可植入材                     PLGA 比例的增加，支架降解速率显著加快：在 AS
              料，具有公认的良好生物相容性。近期一项研究表                            环 境 下 ，纯 PCL 支 架（PLGA 0%）8 周 仅 失 重 约
              明，基于 PLA、PLGA 和 PCL 的图案化载药涂层能有                    1.70%，完全降解预计需24周以上；而当PLGA含量
              效抑制气管支架植入后的肉芽组织增生，这进一步                            提高至35%时，支架8周失重率升至约33.35%，可在
              印证了该材料体系在局部药物递送与组织反应调                             4~6周内发生功能性崩解。降解速率与 PLGA 含量
              控方面的应用潜力         ［17］ 。本研究采用的蜂窝状多孔                呈正相关的非线性增长趋势，通过调整 PLGA 比例
              结构（孔隙率 60%~70%）是促进界面亲和的关键设                        可以覆盖从短到长的降解周期。本研究以 10%为
              计。这种高孔隙环境为成纤维细胞、内皮细胞的迁                            梯度递增 PLGA 含量进行配方设计，其依据在于每
              移和长入提供了物理空间，有利于组织整合而非异                            提升约 10%PLGA 都会引发明显的降解速率变化，
              物包裹，从而在结构上提升了生物亲和性。而传统                            既简化了参数筛选过程，又确保降解性能变化幅度
              的不可降解金属或塑料支架因其致密表面和永久                             可观且规律易控，使支架降解周期能够精确匹配不
              存留的特性，易导致组织过度增生或慢性炎症。因                            同临床应用的需求。
              此该结构可主动调控界面微环境，进一步优化亲和                            3.4  pH环境对降解的影响
              能力，为未来载药提供了可能。                                         尽管 SGF 的酸性环境理论上会加速酯键水解，
                  其次，与主流可降解材料体系相比，本设计展                          但实验显示两种降解液中的失重率差异不显著。
              现出独特优势。目前研究中常见的可降解支架材                             这可能与 PLGA 主要为水解，同时伴随少量酶促降
              料如二氧环己酮［poly⁃（p⁃dioxanom，PPDO）］或聚乳                解有关。PLGA 属于体积侵蚀型降解材料，这意味
              酸［poly（L⁃lactic acid），PLLA］，降解模式多以表面              着降解反应在内部和表面同时发生，整个材料在一
              侵蚀或均匀水解为主，降解周期相对固定且后期易                            段时间内保持完整结构，但内部已大量降解，随后
              产生较大碎片。本研究的核心创新在于利用 PCL/                          结构迅速崩解       ［20］ 。这也和本研究中所见的阶段性
              PLGA 的相分离结构，创造了独特的“支撑⁃崩解”降                        崩解相符合。但有研究指出，酸性环境可加速
   49   50   51   52   53   54   55   56   57   58   59
