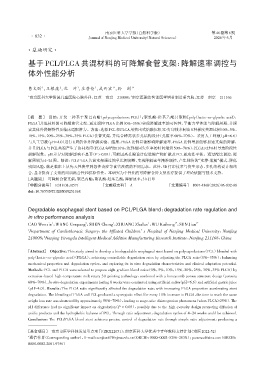

Page 50 - 南京医科大学自然版

南京医科大学学报（自然科学版） 第46卷第6期
·832 · Journal of Nanjing Medical University（Natural Sciences） 2026年6月

·基础研究·

基于 PCL/PLGA 共混材料的可降解食管支架：降解速率调控与

体外性能分析

曹文昕 ，王根庞 ，沈 冲 ，庄著伦 ，武开宏 ，孙 剑 1*
1
1
1*
1
2
南京医科大学附属儿童医院心胸外科，江苏 南京 210008；南京医融达智能医学增材制造研究院，江苏 南京 211166
1 2
［摘 要］ 目的：开发一种基于聚己内酯（polycaprolactone，PCL）与聚乳酸⁃羟基乙酸共聚物［poly（lactic⁃co⁃glycolic acid），
PLGA］共混材料的可降解食管支架，通过调控PLGA比例（0%~35%）实现降解速率的可控性，平衡力学性能与降解周期，并探
索其体外降解特性及临床适配潜力。方法：选择PCL和PLGA用挤出式熔融沉积3D打印技术制备8种梯度共混比例（0%、5%、
10%、15%、20%、25%、30%、35% PLGA）食管支架，并结合蜂窝状多孔结构设计（孔隙率60%~70%）。采用人工唾液（pH≈6.6）
与人工胃液（pH≈4.0）进行8周的体外降解实验。结果：PLGA比例显著影响降解速率，PLGA比例增加能够加速支架的降解，
并且PLGA与PCL共混产生了协同效应（PLGA每增加10%，达到相同失重率的时间缩短50%~70%），PLGA≥25%时导致阶段性
崩解现象。pH差异对降解影响不显著（P > 0.05），可能因高孔隙设计促进酸产物扩散及PCL疏水性平衡。通过配比调控，降
解周期为4~24周。结论：PCL/PLGA共混支架通过简单比例调整，实现降解速率精准调控，产生独特的“支撑⁃崩解”模式，降低
残留风险，满足临床上从先天性狭窄到急性炎症等食管疾病的不同需求。此外，3D打印技术与仿生形态、多孔结构设计相结
合，显著提高了支架的组织贴合性和抗移位性。本研究为个性化的可降解食管支架治疗提供了理论依据与技术支持。
［关键词］ 可降解食管支架；聚己内酯；聚乳酸⁃羟基乙酸；降解速率；3D打印
［中图分类号］ R318.08；R571 ［文献标志码］ A ［文章编号］ 1007⁃4368（2026）06⁃832⁃08
doi：10.7655/NYDXBNSN251068

Degradable esophageal stent based on PCL/PLGA blend：degradation rate regulation and

in vitro performance analysis
1
1*
1
1
2
CAO Wenxin ，WANG Genpang ，SHEN Chong ，ZHUANG Zhulun ，WU Kaihong ，SUN Jian 1*
1 Department of Cardiothoracic Surgery，the Affiated Children’s Hospital of Nanjing Medical University，Nanjing
210008；Nanjing Yirongda Intelligent Medical Additive Manufacturing Research Institute，Nanjing 211166，China
2
［Abstract］ Objective：This study aimed to develop a biodegradable esophageal stent based on polycaprolactone（PCL）blended with
poly（lactic⁃co⁃glycolic acid）（PLGA），achieving controllable degradation rates by adjusting the PLGA ratio（0%-35%），balancing
mechanical properties and degradation cycles，and exploring its in vitro degradation characteristics and clinical adaptation potential.
Methods：PCL and PLGA were selected to prepare eight gradient blend ratios（0%，5%，10%，15%，20%，25%，30%，35% PLGA）by
extrusion⁃based high⁃temperature melt rotary 3D printing technology，combined with a honeycomb porous structure design（porosity
60%-70%）. In vitro degradation experiments lasting 8 weeks were conducted using artificial saliva（pH≈6.6）and artificial gastric juice
（pH≈4.0）. Results：The PLGA ratio significantly affected the degradation rate，with increasing PLGA proportion accelerating stent
degradation. The blending of PLGA and PCL produced a synergistic effect（for every 10% increase in PLGA，the time to reach the same
weight loss rate was shortened by approximately 50%-70%），leading to stage⁃wise disintegration phenomena（when PLGA≥25%）. The
pH difference had no significant impact on degradation（P > 0.05），possibly due to the high⁃porosity design promoting diffusion of
acidic products and the hydrophobic balance of PCL. Through ratio adjustment，degradation cycles of 4-24 weeks could be achieved.
Conclusion：The PCL/PLGA blend stent achieves precise control of degradation rate through simple ratio adjustment，producing a

［基金项目］ 南京市医学科技发展重点项目（ZKX22051）；南京医科大学优秀中青年教师支持计划（南医2022⁃52）
通信作者（Corresponding author），E⁃mail：sunjian67@njmu.edu.cn（ORCID：0000⁃0002⁃5296⁃283X）；pumcwu@sina.com（ORCID：
∗
0000⁃0002⁃2081⁃9756）
