Page 55 - 南京医科大学自然版
P. 55

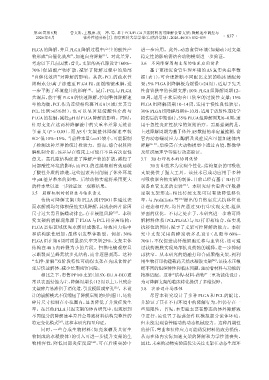

第46卷第6期         曹文昕，王根庞，沈 冲，等. 基于PCL/PLGA共混材料的可降解食管支架：降解速率调控与
                  2026年6月              体外性能分析［J］. 南京医科大学学报（自然科学版），2026，46（6）：832-839                   ·837  ·


                PLGA的降解，并且PLGA降解过程中产生的酸性产                         进一步应用。此外，动态食管环境（如蠕动）对支架
                                                ［5］
                物形成“自催化效应”，加速自身降解 。对此差异，                          稳定性的影响需结合动物模型进一步验证。
                考虑以下几点因素：首先，支架的高孔隙设计（60%~                         3.6  不同降解周期支架的临床应用前景
                70%）促进酸产物扩散，减轻了降解过程中的局部                               基于更接近食管生理环境的 AS 真实失重率数
               “自催化效应”对降解的影响。其次，PCL 的疏水性                          据（表 1），可合理推断不同配比支架的临床适配场
                阻碍水分/离子渗透至 PLGA 相，延缓酯键水解，进                        景：5% PLGA组降解极为缓慢（>24周），适用于先天
                一步平衡了环境差异的影响             ［18］ 。最后，PCL与PLGA        性食管狭窄的长期支撑；10% PLGA组降解周期12~
                共混后，能平衡PLGA的快速降解，控制整体降解速                          18 周，适用于术后吻合口狭窄的过渡性支撑；15%
                率的均衡，PCL作为连续相包裹PLGA区域（尤其当                         PLGA 组降解周期 10~14 周，适用于慢性良性狭窄；
                PCL 比例>65%时），也可以显著延缓酸性介质与                         30% PLGA组降解周期8~10周，适用于放射性或化学
                PLGA的接触，减轻pH对PLGA降解的影响。同时，                        损伤后的中期治疗；35% PLGA组降解周期6~8周，适
                针对支架在这两种降解液中的失重率差异无统计                             用于急性炎症性狭窄的短期治疗。需要强调的是，
                学意义（P > 0.05），而 AS 中支架整体降解速率较                     上述降解周期为基于体外AS数据的半定量推测，食
                SGF低10%~15%，当前样本量（n=5）较小，可能限制                     管内动态蠕动应力、酶解及炎症反应可能加速体内
                了检测这种差异的统计检验力。然而，综合材料降                            降解  ［4，19］ ，后续需在大动物模型中通过内镜、影像学
                解机制分析，该差异在临床上可能并不具有决定性                            及组织病理学等进行动态验证。
                意义。高孔隙结构促进了降解产物的扩散，减轻了                            3.7 3D打印技术的协同优势
                局部酸性环境的影响，而PCL 的连续相则有效延缓                              3D打印技术为实现个性化、结构复杂的可吸收
                了酸性介质的渗透，这些因素共同削弱了体外环境                            支架提供了强大工具。该技术已成功应用于多种
                中pH差异带来的影响。后续动物实验将采用更大                            可吸收聚合物支架的制备，目前已经有基于3D打印
                的样本量以进一步验证这一观察结果。                                 制备血管支架的实验          ［25］ 。本研究结合患者 CT 数据
                3.5  崩解机制的创新性与临床意义                                定制支架形态，相比传统支架可以有效降低移位
                    传统可降解支架（如 PLLA 或 PPDO）多通过表                    率，与 Profitiliotis 等 ［12］ 提出的自然启发式抗移位设
                面水解或均匀体积侵蚀实现降解，其残余碎片常因                            计理念相呼应，均旨在通过 3D 打印实现支架⁃组织
                尺寸过大需胃肠蠕动排出，存在梗阻风险                   ［21］ 。本研     界面的优化。不同之处在于，本研究进一步将可降
                究支架的崩解现象源于 PLGA 与 PCL 相分离结构：                      解材料体系（PCL/PLGA）与 3D 打印相结合，在实现
                PLGA 富集区域优先水解形成微孔，导致应力集中                          抗移位的同时，赋予了支架可控降解的能力。本研
                和结构脆性增加，最终引发整体断裂。例如，30%                           究中支架采用的蜂窝状多孔设计（孔隙率 60%~
                PLGA组在第6周时质量损失率突增25%，支架主体                         70%），不仅促进成纤维细胞迁移与血管化，还可通
                结构在 48 h 内碎裂为小的片段。扫描电镜观察显                         过载药覆膜实现局部抗炎药物的缓释，进一步抑制
                示断裂面呈蜂窝状多孔结构，而非逐层剥离。这种                            再狭窄。从本研究的熔融打印合成聚酯支架，到利
                                                                                                  ［26］
               “支撑⁃崩解”双阶段特性可确保支架在完成食管扩                            用生物打印构建载药天然水凝胶支架 ，该技术正根
                张后快速解体，减少长期残留风险。                                  据不同的组织特性和临床问题，驱动着材料与功能的
                    相比之下，市售PPDO支架（如SX⁃ELLA⁃BD）通                   精准适配。这种“结构⁃材料⁃药物”三重功能化设计，
                常以表面侵蚀为主，降解周期长（12周以上），且残余                         为可降解支架的临床转化提供了多维保障。
                                                     ［22］
                支架碎片易滞留于消化道，引发梗阻或穿孔 。本设                           3.8  实验设计局限性
                计的崩解模式不仅缩短了降解后期的时间窗口，还将                               尽管本研究设计了多种 PLGA 和 PCL 的配比，
                碎片尺寸控制在小范围内，显著降低了并发症发生                            并验证了其在不同环境中的降解行为，但仍存在一
                率。在其他PLLA共混支架的体内研究中，也观察到                          些局限性。首先，本实验主要在静态的体外降解液
                不同组分的降解速率差异会导致材料结构完整性的                            中进行，虽设置了振荡条件以模拟部分流体环境，
                           ［23］
                特定变化模式 ，这和本研究相互印证。                                但未能复现食管蠕动的动态机械应力。这种周期性
                    同时，一些合成生物材料（如壳聚糖及其衍生                          的挤压、弯曲和拉伸应力可能诱发材料的疲劳损伤，
                物制成的水凝胶体）的引入可进一步提升支架的生                            从而在体内实际加速支架的降解和力学性能丧失。
                物相容性，降低局部炎症反应              ［24］ ，可在后续实验中          因此，未来的动物实验应优先关注支架在动态生理环
   50   51   52   53   54   55   56   57   58   59   60
